jueves, 7 de marzo de 2013

Instalacion de Lector/Grabador de Cd

Similar a la Instalacion del disco duro. Tambien en este caso contamos con dispositivos ATA (IDE),
y SATA.



Lector IDE






Lector SATA




ATA y SATA


En nuestro caso instalamos un lector IDE. Al igual que en el tipo sata, debemos comunica el lector a la placa base con el cable de datos IDE, y tambien debemos alimentar el lector con el cable de corriente, que proviene de la fuente de alimentacion.

Conectamos la unidad con el cable IDE, recordar que el cable va en pocision unica


 Lo conectamos de la siguiente manera





Conectado


 El otro extremo lo conectamos al canal IDE correspondiente, dependiendo de las necesidades, debemos conectarlo a un canal o otro, dependiendo de las unidades que tengamos previamente conectadas.




 Tambien va conectado en una unica pocision, vemos que el conector de la placa tiene un pequeño orificio en el cual entra el relieve que posee el terminal del cable.



 A continuacion alimentamos el lector, con el cable de aliemntacion ATX, que sale de la fuente de alimentacion.





 Lo conectamos


 Listo


Debemos recordar que trabajando con unidades IDE, tenemos en cuenta si queremos tener la unidad como Master o Esclavo dentro del canal, ya sea el canal primario, o secundario.Esto determinara la prioridad con que las unidades de Cd, Dvd, Disco duro, etc. Hagan la lectura, y escritura. El canal suele estar expresado en la placa como IDE 0 (Canal primario), y IDE 1 (Canal secundario). Para determinar la unidad como master o esclavo, lo haremos mediante los Jumpers de la unidad, del siguiente modo:


Por lo general , suelen ser todos los dispositivos de CD, DVD IDE de este modo ,3 parejas de pines. Dependiendo de donde coloquemos el Jumper, la unidad sera Master o Esclavo (Slave). Si colocamos el jumper en los pines marcados en rojo, la unidad sera el Master dentro de ese canal. Tendra la mayor prioridad de escritura/lectura del canal.

Si lo colocamos en los pines centrales, estara configurado como esclavo (slave) de ese canal, teniendo menos prioridad.

Y si lo colocamos en los pines colocados a la izquierda, estara en Cable select. En este caso en que conector del cable ide lo coloquemos la unidad sera master, o esclavo.





Cable IDE

Aqui vemos como seria la configuracion de la unidad se elegimos  cable select, o chip select.

Un extremo a la placa base, el terminal final del cable seria el master, y el terminal entre medias, seria el esclavo.









jueves, 24 de enero de 2013

Instalacion de un Disco Duro SATA

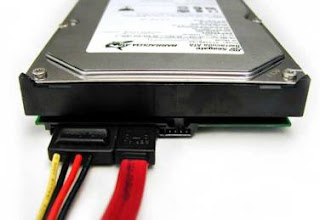

Para instalar un disco duro SATA, debemos comunicar al disco duro con la placa mediante el cable de Datos:
A diferenicia de los dispositivos IDE, aqui no debemos seleccionar prioridades en el canal de comunicacion. Ya que en la tecnologia SATA , solo podemos conectar un dispositivo por canal.
Es una comunicacion en serie con la placa a travez del cable.

Para que el disco dure funcione, debemos aportarle alimentacion, conectamos la fuente de alimentacion al disco duro mediante el cable.





 Hemos echo un video explicativo de como hacer la instalacion, teniendo en cuenta de que disponemos del disco duro, la fuente y la placa fuera de la torre.








miércoles, 16 de enero de 2013

Instalacion Disco Duro IDE


La transmisión de información entre el disco duro IDE (Integrated Drive Electronics) y la placa, se realiza mediante el Cable IDE, que se conecta entre el dispositivo y el puerto de Entrada/Salida que corresponda.En el caso de la foto el disco duro esta conectado al canal IDE 2.






La placa contiene 2 puertos entrada salida, también conocidos como canales.
Son el Canal Ide 1 y el Canal Ide 2.



El canal 1 tiene prioridad para realizar la comunicación con la placa sobre el canal 2, en caso de que quisieran realizar la comunicación al mismo momento.

Tambien en cada canal debemos determinar la prioridad de los dispositivos conectados. Ya que recordamos, que en cada canal IDE podemos conectar 2 dispositivos simultaneamente.

Para asignar las prioridades utilizaremos los jumpers que encontramos en la parte trasera del disco duro.



Aqui vemos como dependiendo de la pocision o no del jumper, varia la configuracion del dispositivo.Esta configuracion puede cabiar dependiendo del fabricante, en este caso:

Si colocamos el Jumper , en la pocision mas hacia la derecha, pegado a la toma de alimentacion...
seria para limitar el tamaño a 32 GB. En la primera pocision de la izquierda , estariamos seleccionando la unidad como Master,sin colocar el jumper la unidad queda como Slave o esclavo. Estas son las funciones principales ,con las que solemos trabajar, luego hay algunas combinaciones mas tal y como muestra el diagrama abajo en la foto:



Una vez realizada la asigancion en la unidad mediante el Jumper, procedemos a su conexionado con la placa , mediante el cable.


Conectamos el cable atendiendo a la pocision del mismo, vemos que el conector IDE tiene un relieve que coincide con el puerto , con lo cual es posicion unica.

Conectamos el otro extremo del cable al disco duro
Vemos que aqui tambien hay una ranura donde entra el relieve del conector IDE.
Tambien debemos conectar el cable de alimentacion a la derecha del IDE







Y con esto hemos terminado la instalacion.












lunes, 17 de diciembre de 2012



Estructura de un disco duro


El disco duro es un dispositivo de almacenamiento de datos no volátil que emplea un sistema de grabación magnética para almacenar datos digitales. Se compone de uno o varios platos o discos rígidos dependiendo de la capacidad y modelo, unidos por un mismo eje que gira a gran velocidad dentro de una caja metálica sellada. Sobre cada plato, y en cada una de sus caras, se sitúa un cabezal de lectura/escritura que flota sobre una delgada lámina de aire generada por la rotación de los discos.


 Tipo IDE:


Cabezal


Estos datos pueden leerse y escribirse por medio de cabezales de lectura ubicados a ambos lados de los platos. Estos cabezales son electroimanes que suben y bajan para leer la información o bien escribirla. Los cabezales de lectura se encuentran a sólo unos micrones de la superficie, separados por una capa de aire creada por la rotación de los discos, que genera una rotación de aproximadamente 250km/h (150 mph). Más aún, estos cabezales son móviles y pueden mover hacia los laterales para que las cabezas puedan barrer toda la superficie.

Sin embargo, los cabezales se encuentran unidos entre sí y solamente uno de ellos puede leer o escribir en un momento preciso.




Se utiliza el término cilindro para hacer referencia a todos los datos almacenados verticalmente en cada uno de los discos.





El mecanismo completo de precisión se encuentra dentro de una caja totalmente hermética, debido a que la más mínima partícula puede degradar la superficie del disco. Es por esta razón que los discos rígidos están sellados y muestran la advertencia "Garantía nula si se extrae", ya que únicamente los fabricantes de discos rígidos pueden abrirlos (en "salas limpias" libres de partículas).

Fucionamiento

Los cabezales de lectura/escritura son "inductivos", lo que significa que pueden generar un campo magnético. Esto es de especial importancia en el momento de la escritura:
Los cabezales, al crear campos positivos o negativos, tienden a polarizar la superficie del disco en un área muy diminuta, de modo tal que cuando luego se leen, la inversión de polaridad procede a completar el circuito con el cabezal de lectura. Estos campos luego son transformados mediante un conversor analógico-digital (CAD) en 0 ó 1 para que el ordenador los pueda comprender.


Los cabezales comienzan a escribir datos comenzando desde el borde del disco (pista 0) y avanzando hacia el centro. Los datos se organizan en círculos concéntricos denominados "pistas", creadas por un formateo de bajo nivel.
Estas pistas están separadas en zonas (entre dos radios) llamadas sectores, que contienen los datos (por lo menos 512 octetos por sector).






Tipos de Discos Duros



Discos Duros Parallel (PATA) (IDE)



El disco duro IDE, es un dispositivo electromecánico que se encarga de almacenar y leer grandes volúmenes de información a altas velocidades por medio de pequeños electroimanes (también llamadas cabezas de lectura y escritura), sobre un disco cerámico recubierto de limadura magnética. Los discos cerámicos vienen montados sobre un eje que gira a altas velocidades. El interior del dispositivo esta totalmente libre de aire y  de polvo, para evitar choques entre partículas y por ende, pérdida de datos, el disco permanece girando todo el tiempo que se encuentra encendido. Fue desarrollado y presentado por la empresa IBM® en el año de 1956.





Discos Duros Serial Ata (SATA)



Un disco duro SATA internamente en cuanto a los platos y los cabezales es igual al disco IDE , solamente cambia el conexionado , y la tasa de transferencia de datos. Es mas rapido y no necesitamos especificar la unidad master o esclavo por medio de un jumper.Tiene mas capacidad que los IDE debido a que son mas modernos y ahora el usuario demanda mas cantidad de espacio,debido al mayor tamaño de los archivos actuales.
Los discos duros SATA buscaban reemplazar del mercado a los discos duros IDE pero no se logró del todo esta meta.
Los discos duros SATA han sido descontinuados del mercado y son reemplazados por los discos duros SATA 2.








Diferencias entre IDE y SATA







Websites de algunos fabricantes de Discos Duros:

http://www.seagate.com/es/es/

http://www.wdc.com/sp/


Discos Duros Externos o Portatiles


Disco duro fácilmente transportable sin necesidad de consumir energía eléctrica o batería.
Desde que los CD-R y CD-RW se han extendido como almacenamiento barato, se ha cambiado la filosofía de tener el mismo tipo de almacenamiento de disco intercambiables tanto para almacenamiento como para copia de seguridad o almacenamiento definitivo. Antes normalmente eran discos magnéticos o magneto-ópticos.
Ahora la tendecia, es tener el almacenamiento óptico para un uso más definitivo y otro medio sin discos intercambiable para transporte. Este el caso de las memorias USB y los discos duros portátiles.

Un disco duro portátil puede ser desde un microdisco hasta un disco duro normal de sobremesa con una carcasa adaptadora. Las conexiones más habituales son USB 2.0 y Firewire, menos las SCSI y las SATA. Estas últimas no estaban concebidas para uso externo pero dada su longitud del cable permitida y su capacidad Hot-plug, no es difícil usarlas de este modo.




Disco Duro Externo con conexionado USB:


Principalmente se dividen en 2 tipos , los de 2,5" , mas pequeños fisicamente y sin necesidad de alimentacion externa, (se alimentan por el puerto usb).

Y los de 3,5" mas grandes fisicamente y requieren alimentacion externa.



Disco Duro externo Usb 2,5"



Disco Duro Externo Usb 3,5"










Base Dock , o Docking Station: Permite Utilizar Discos Duros internos , como si fueran externos. Conectando el HD de 2,5 o 3,5 IDE o SATA a la base y desde la base al ordenador por conexionado USB, y en algunos caso tambien E-Sata, (external sata)






Recomendaciones sobre el uso y mantenimiento de los Discos Duros


El disco duro es un elemento de alta precision, como habiamos comentado con una serie de discos en su interior girando a velocidades altas a escasas micras de distancia entre las cabezas de lectura escritura.
Cualquier minima particula de polvo que se interponga entre disco y cabezal puede romper el disco.
No no es nada recomendable hacer movimientos bruscos del equipo si este está encendido, ya que hay que tener en cuenta que si bien las cabezas cuando no están leyendo o escribiendo se encuentran en una posición de reposo,un golpe o movimiento brusco pueden desplazar los cabezales, produciéndose lo que se conoce como aterrizaje (impacto de los cabezales contra el disco)

Con los discos externos debemos tener especial cuidado, ya que, aunque esté apagado, un golpe fuerte puede dañar el disco de forma irreparable.

También debemos asegurarnos de que tenga las menores vibraciones posibles, ya que un exceso de vibraciones en el disco duro puede llegar a dañarlo.

Otro factor muy importante es la temperatura de funcionamiento del disco. Un disco duro suele tener una temperatura de trabajo de entre 45º y 50º, con un tope operativo de sobre 60º.
Unas temperaturas superiores a estas pueden causar un mal funcionamiento y, a la larga, provocar una avería.
También es conveniente limpiarlo a menudo.El polvo hace de aislante e impide una buena refrigeración.

Fundamental es que los voltajes que recibe sean los correctos (recibe tanto 12v como 5v), por lo que una buena fuente de alimentación y un estabilizador son dos cosas muy importantes para la salud de nuestro disco duro, aunque esto es común para todo el ordenador.


martes, 27 de noviembre de 2012

Caracteristicas del Procesador



En Windows

Analizaremos las caracteristicas del procesador utilizando, las propiedas del sistema de Windows , y 2 aplicaciones externas al sistema operativo como son el CPU-Z y el CrystalCPUID.

Empezamos en Propiedades de Sistema:Vemos que el equipo esta compuesto por un procesador Intel i3-2100 CPU @ 3.10 GHZ.

Es un microprocesador de 2 Nucleos , con una velocidad de reloj de 3.10 GHZ,(3.100.000.000 Hercios).Esta velocidad de reloj , son los pulsos por segundo que genera el reloj , habitualmente llamado frecuencia.




Utilizando aplicaciones externas , obtenemos caracteristicas mas avanzadas y detalladas sobre nuestro sistema.Datos que las propiedades de Windows no muestran.
Utilizamos CPU-Z.

Vemos el tipo de Tecnologia "Technology": 32 nm , trabaja a 32 nanometros,entendemos por un nanometro , la mil millonesima parte de un metro. Este termino hace referencia al espacio utilizado por nanometro en relacion al numero de transistores. Mejor a menor numero de "nm"

Core Voltage: 0.880V cada uno de los 2 nucleos trabaja por debajo de 1 Voltio."Tension"

Instructions:Tipo y numero de instrucciones , debemos tener en cuenta que cada procesador tiene su juego de instrucciones , y este conjunto de instrucciones forman los elementos del lenguaje maquina.
El lenguaje maquina es el unico lenguaje que entiende el procesador.
Instrucciones MMX (instrucciones multimedia), SSE (extension del MMX, optimo para descompresion Mpeg-2), EM64T (Extended Memory 64 Technology) VT-x (Virtualizacion apoyada por hardware), AVX (Extensiones vectoriales avanzadas)

Clocks: Reloj global
Core Speed: 2294.74 MHZ. Velocidad del reloj
Multiplier: x23.0. Multiplicador de reloj, en este caso el pocesador trabaja 23 veces mas rapido que el reloj global

Bus Speed: 99.8 MHz Hace referencia a la velocidad del Frontal Serial Bus(bus que comunica el procesador con la memoria principal) a mas velocidad mejor.

Cores:Nucleos , cuenta con 2

Cache: Memoria volatil muy rapida y de poca capidad intercalada entre el procesador y la memoria principal, aqui contamos con 3 caches , L1 , L2 , y L3. La L1 la mas proxima al procesador , L3 la mas proxima a la memoria principal y la L2 entre ambas.
L1: 32KB para instrucciones y 32 KB para datos
L2: 256 KB para instrucciones y 256 KB para datos
L3: 3 MB


Podemos ver las caracteristicas con otro software como el CrystalCPUID:





En Linux

Comprobamos las caracteristicas de nuestro procesador desde el terminal de Linux , en este caso abrimos el archivo cpuinfo: cat /proc/cpuinfo. Nos muestra en el terminal la informacion de nuestro equipo.

Otro metodo es mediante la aplicacion hardinfo, la ejecutamos desde el terminal escribiendo:
hardinfo &
Nos situamos en  la barra lateral , donde figura processor, y nos muestra la informacion de nuestro procesador.

Benchmarking

Es la tecnica empleada para averiguar el rendimiento del microprocesador. Se realizan con aplicaciones externas al sistema operativo , como por ejemplo el Performance Test
En este caso analizaremos el procesador bajo Windows:

Nos pregunta si queremos realizar el proceso


Ejecuta diferentes tipos de instrucciones para comprobar el rendimiento del procesador.

 Al finalizar el proceso nos muestra en pantalla las casracteristicas de nuestro procesador.

En Linux con el GTKperf:
El proceso es el mismo , al finalizar nos muestra el resultado
